solidworks中工程图孔表建立过程

作者:帅气的好男人   发布时间:2019-06-12 浏览:350 所需积分: 免费

概述:

我们在设计的零件孔位比较多的零件的时候,如果直接在图纸上标注会导致图纸混乱,不好辨别,所以soildworks中有一款工具,孔表可以专门应对这中情况,本次教程就用一个小例子跟大家讲解孔表的建立过程。

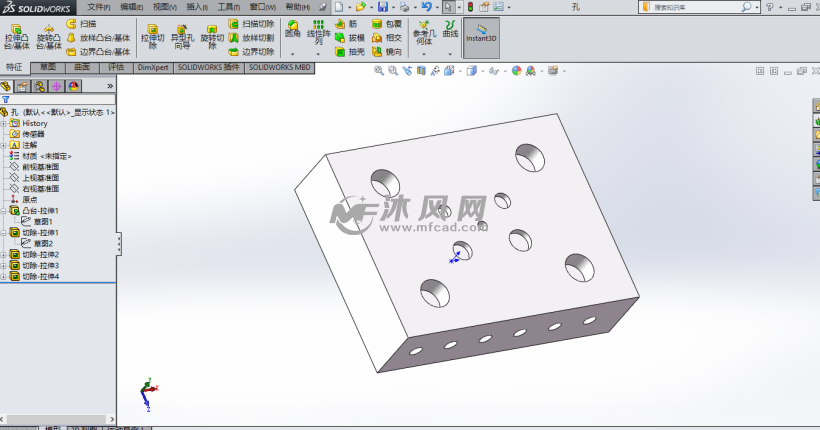

1、我们先打开素材文件。

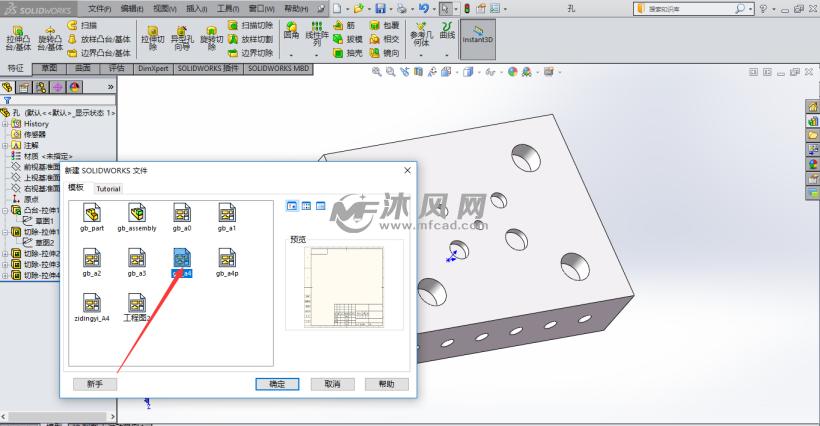

2、再新建一个A4的工程图。

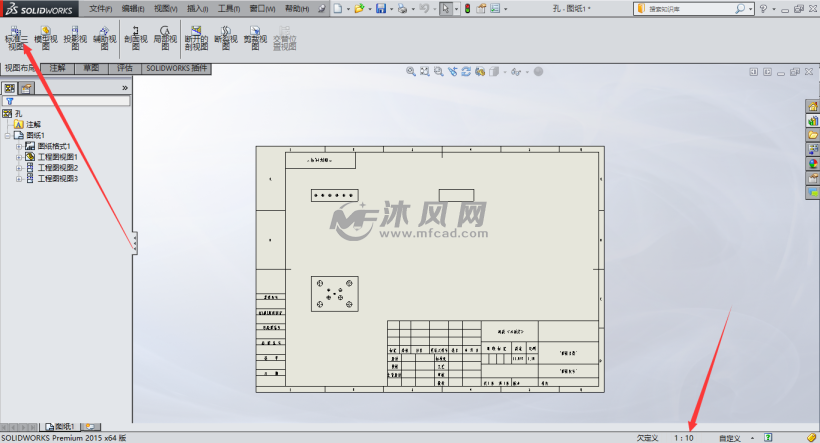

3、选择标准三视图并把它拖动到图纸中。

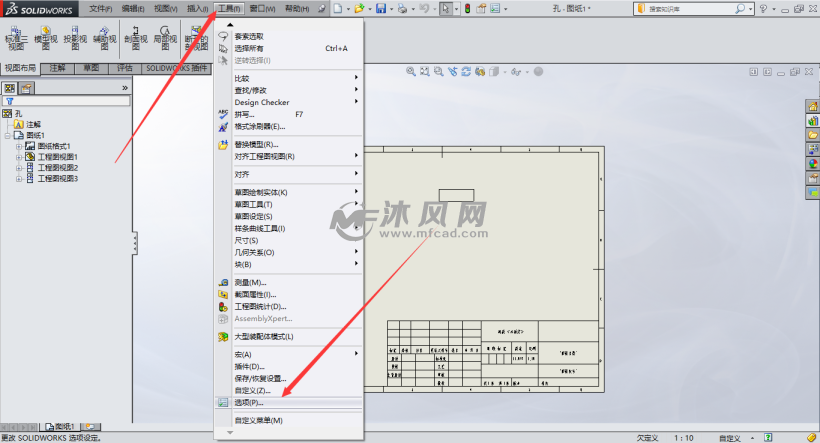

4、我们可以打开工具、选项。

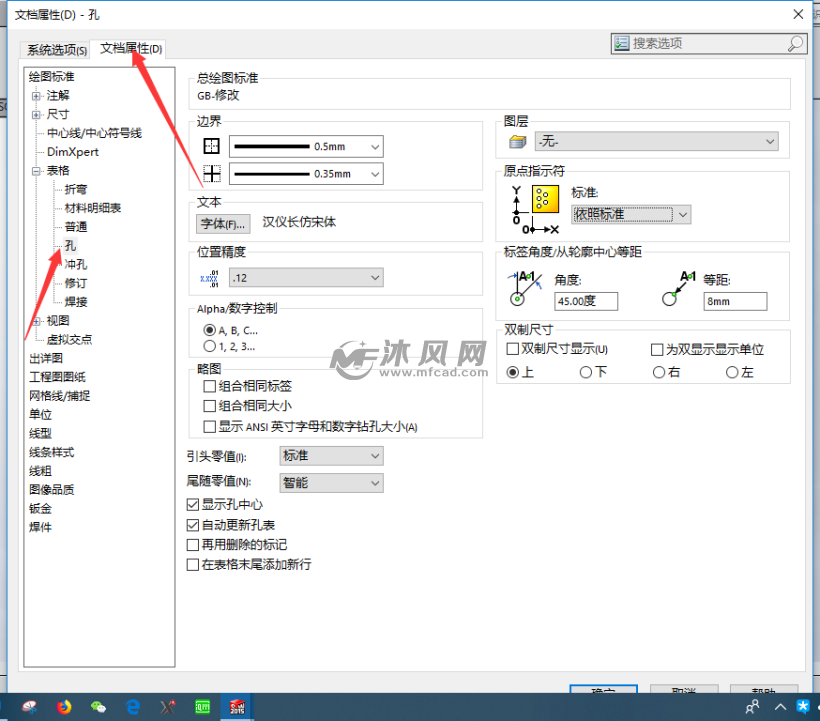

5、在文档属性中选择孔,设置孔表的参数。

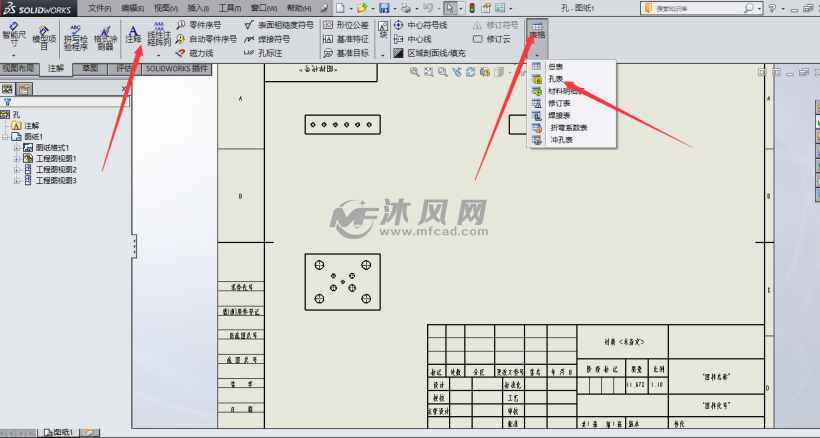

6、参数设置好后,我们点击表格里面的孔表。

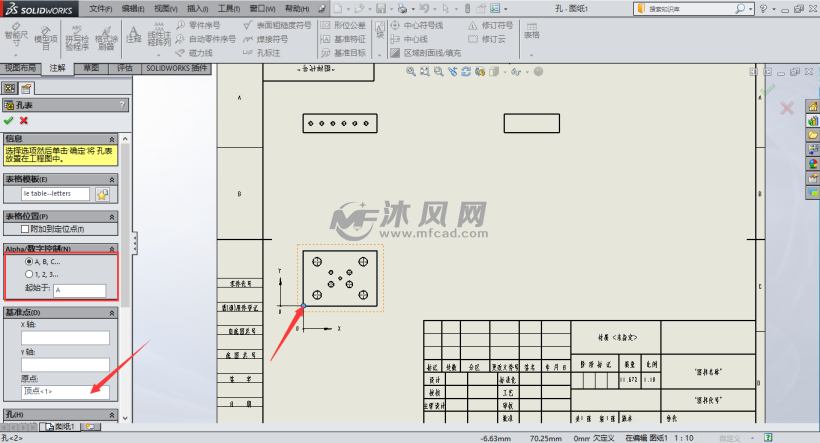

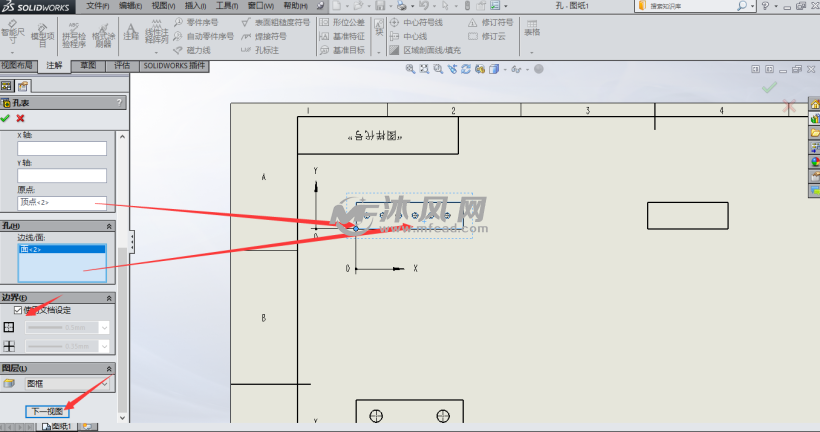

7、我们先选择俯视图的右下角顶点作为原点。

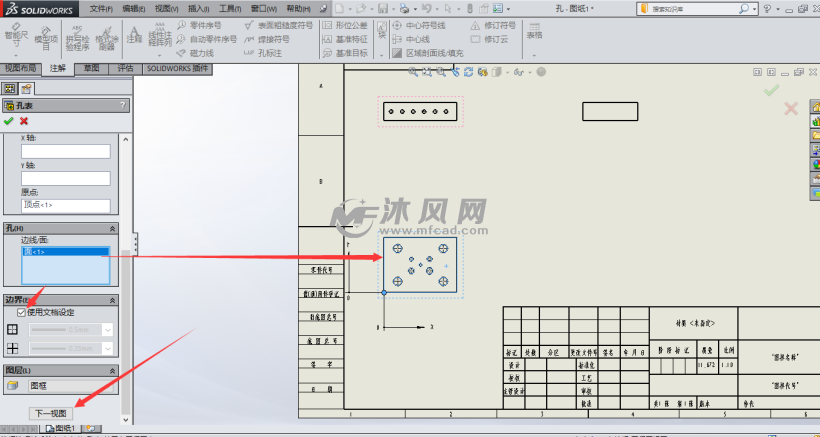

8、选择俯视图的上表面为参考面,然后点击下一个视图。

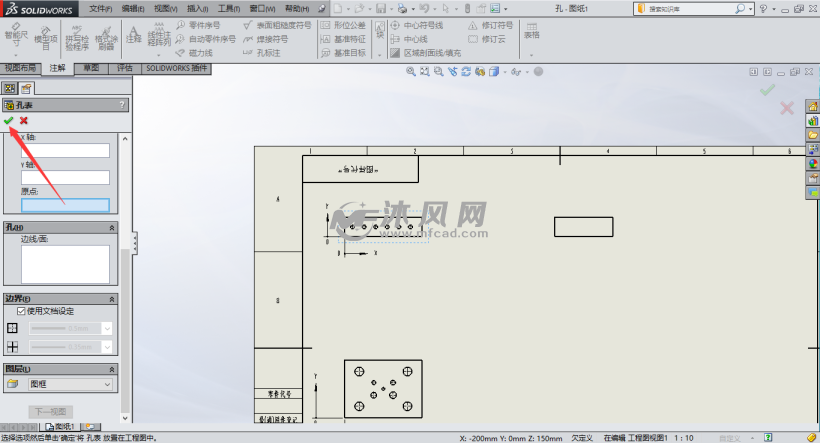

9、我们再选择主视图右下角的顶点和面,再点击下一个视图或者打勾确定退出。

10、我们的下一个视图没有孔或者我们不想设置,也可以打勾完成设置。

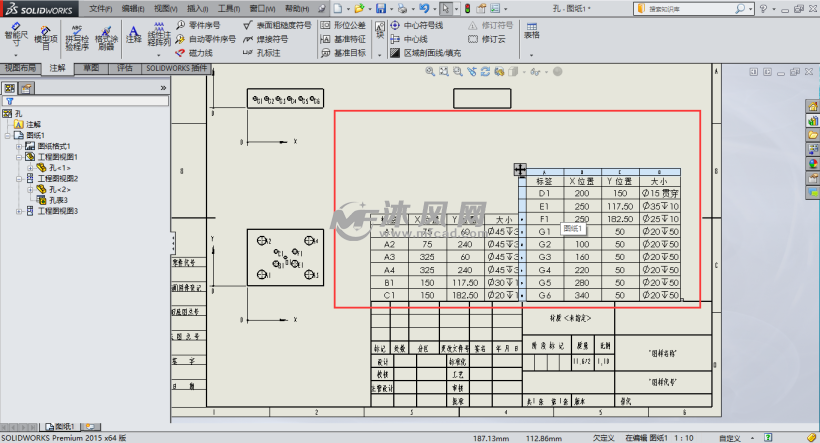

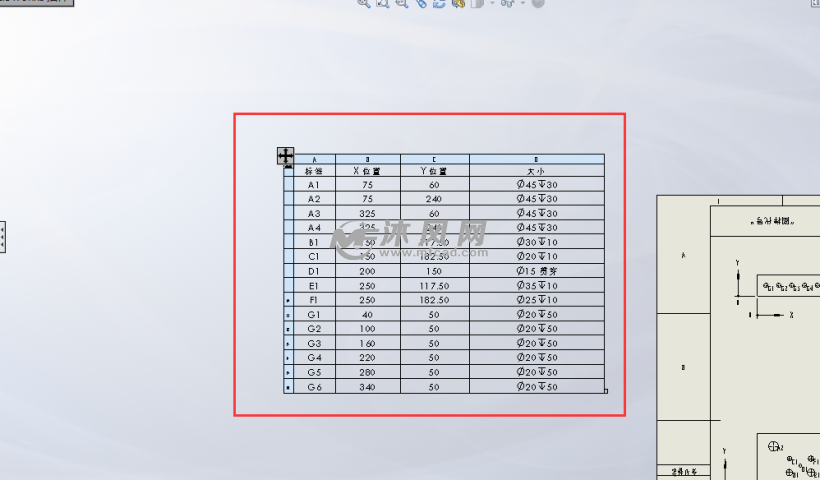

11、我们可以看到孔表已经出来 了。

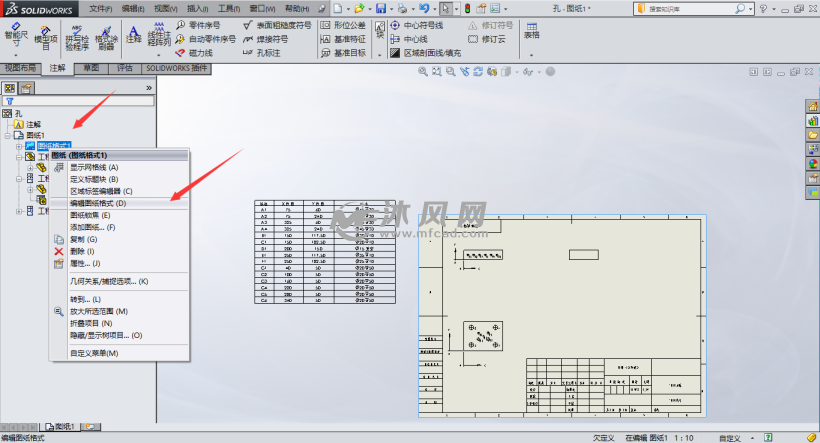

12、我们右键点击图纸格式,选择编辑图纸格式。

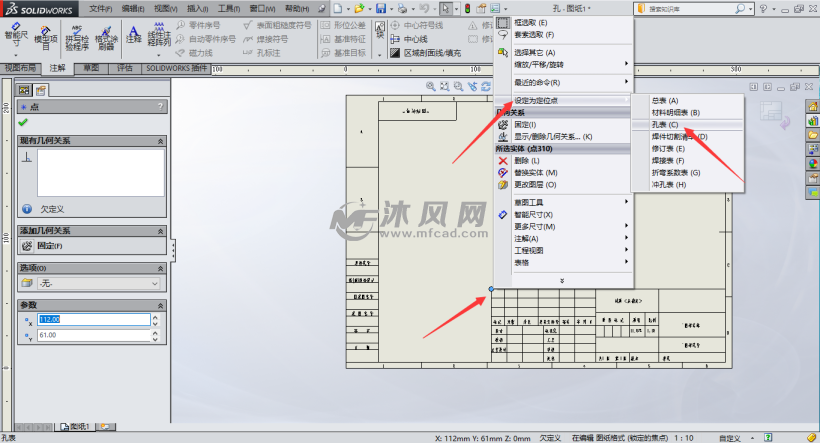

13、选择明细栏左上角为孔表的定位点。

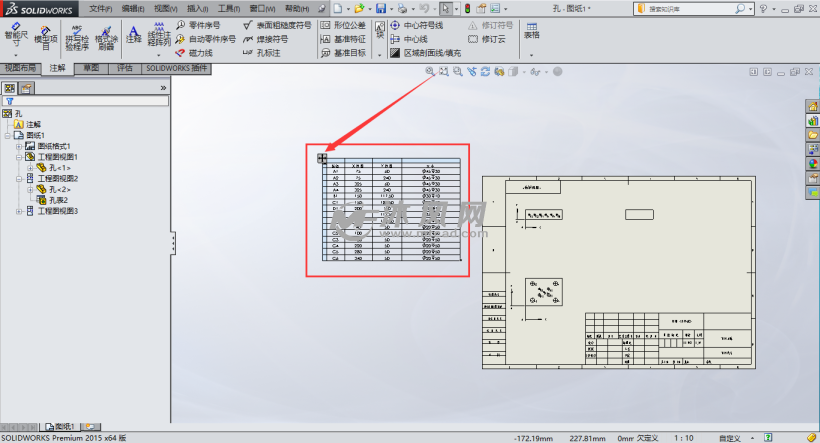

14、选择孔表左上角的十字。

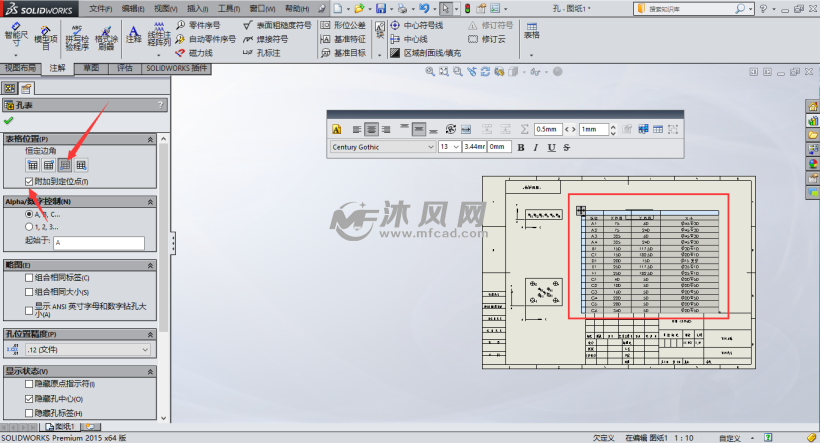

15、在恒定边角中选择左下角,并附着到定位点。

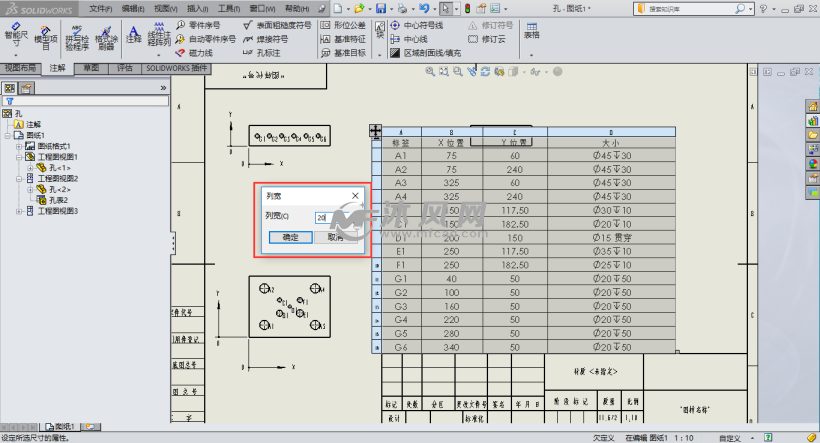

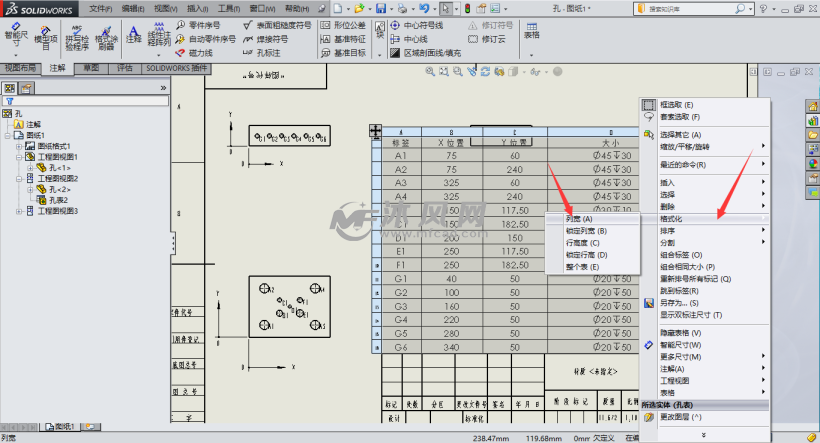

16、我们选区全部表格,选择格式化。列宽。

17、设置为20。

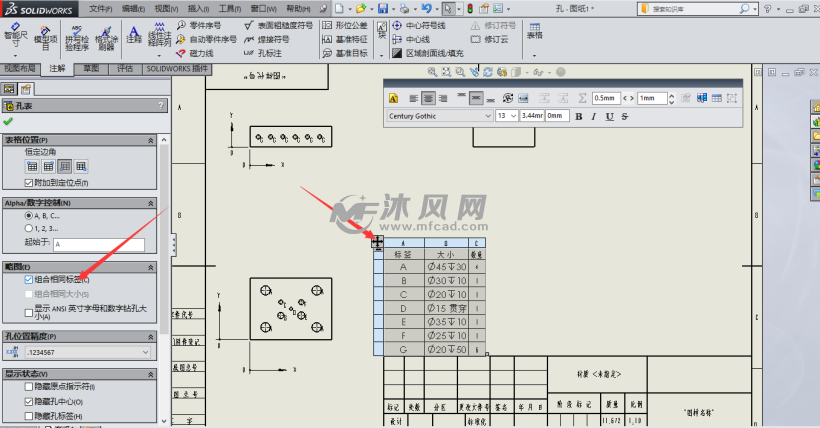

18、我们可以点击表格左上角的十字,选择组合相同标签,可以看看效果。

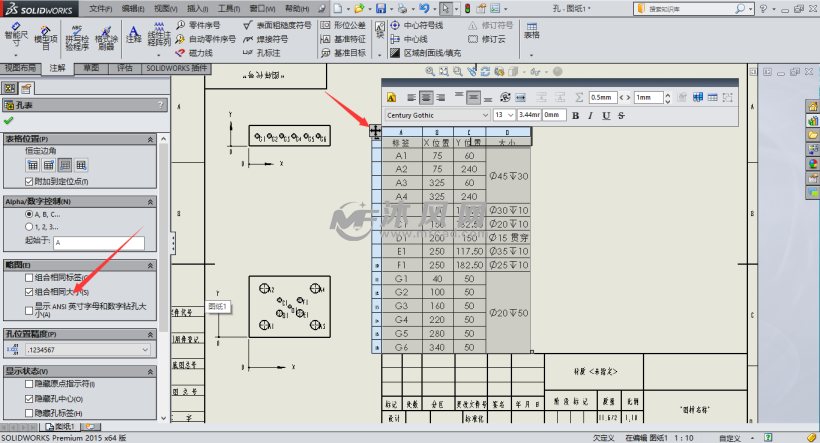

19、也可以选择朱贺相同大小。

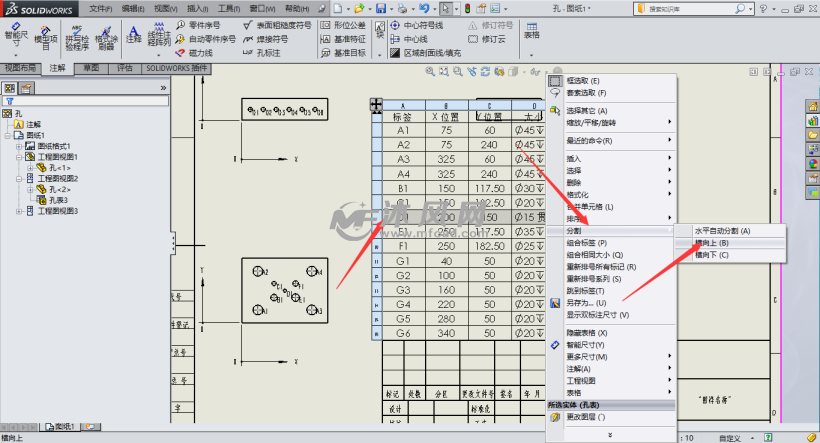

20、我们对于太长的表格,可以选择在想分割的那一行右键。分割。

21、将他分成2行,排好位置就可以啦。
